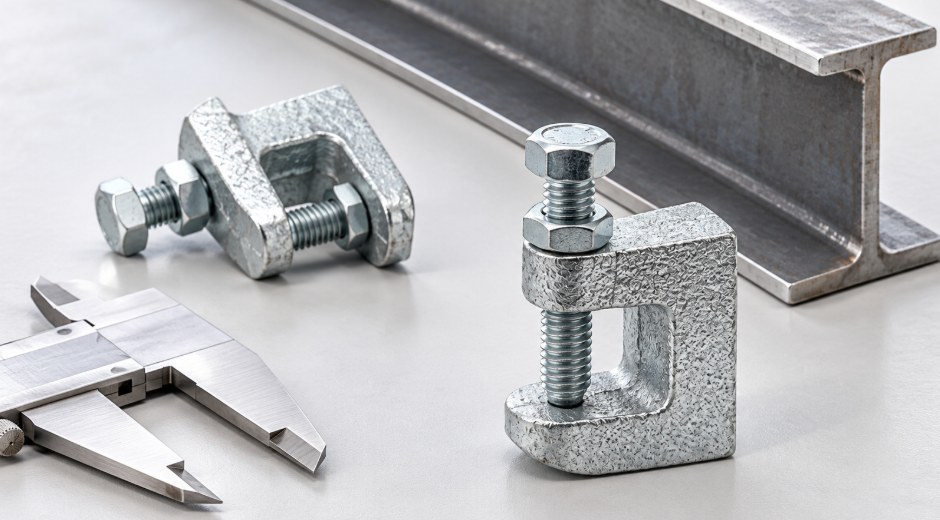

Askı mengenesi kiriş kalınlığı ölçümü: Her milimetreyi hesaba katın.
Profil askı mengenesi için esas alınan kalınlık, ürünün tutunacağı flanşın iki karşı yüzeyi arasındaki mesafedir. I ve H kesitli kirişlerde flanş, ortadaki gövdenin üst ve altında bulunan başlık bölümüdür. Kirişin toplam yüksekliği veya başlığın genişliği, bu ölçünün yerine kullanılamaz.
Kiriş Kalınlığı Kumpasla Nasıl Ölçülür
- Ölçüm öncesinde kumpası hazırlayın
Kumpasın ölçüm yüzeylerini temizleyin. Çeneleri kapatarak sıfır okumasını kontrol edin ve gerekiyorsa cihazın talimatına göre ayar yapın. Kiriş üzerindeki kirleri de uzaklaştırın. Böylece çenelerin arasına giren parçacıkların okumayı etkilemesini önlersiniz. Şerit metre, kesitin genel boyutlarını kaydetmek için kullanılabilir. Ancak küçük kalınlık farklarının ürün seçimini etkilediği yerlerde uygun hassasiyette bir ölçüm cihazı gerekir.
- Dış ölçüm çenelerini montaj bölgesine yerleştirin
Kumpasın büyük dış ölçüm çenelerini, mengenenin kavrayacağı bölgenin iki karşı yüzeyine temas ettirin. Cihazı kalınlık doğrultusunda hizalayın ve hafif kuvvet uygulayın. Eğik tutulan veya gereğinden fazla sıkılan bir kumpas hatalı okumaya neden olabilir.
Temas noktalarını seçerken kaynak dikişinden, çapaktan ve kenardaki yuvarlatmadan kaçının. Çenelerin erişemediği bir bölge varsa ölçüyü tahmin etmek yerine uygun cihaz veya ölçüm yöntemi için teknik destek alın.
- Okumayı doğrulayın ve milimetre olarak kaydedin
Kumpası açıp yeniden yerleştirerek aynı noktadan birkaç okuma alın. Değerler değişiyorsa cihazın konumunu ve uyguladığınız kuvveti kontrol edin. Tutarlı sonucu, birimiyle birlikte kaydedin.
Birden fazla bağlantı noktası için nokta numarası kullanın. Ölçünün nereden alındığını gösteren bir fotoğraf eklemek, sahadaki kayıt ile sipariş bilgisinin karışmasını önler.
- Eğimli ve Kaplamalı Flanşlarda Ölçüm Nasıl Değerlendirilir
Eğimli yüzeyli bir flanşta kalınlık, kenardan içeri doğru değişebilir. Uçtan alınan değer, mengenenin daha içeride basacağı bölümü temsil etmeyebilir. Böyle bir kesitte planlanan oturma yerini çizim üzerinde işaretleyin ve ölçüm konumunu buna göre belirleyin.
Yüzey eğimi, bağlantı açısını da etkiler. Kullanılacak sabit veya mafsallı modelin bu açıya uygunluğu, üreticinin ilgili ürün için verdiği uygulama bilgisiyle doğrulanmalıdır.
- Kaplamalı yüzeyin ölçüsünü çelik kalınlığından ayırın
Boya, galvaniz veya yangından koruyucu kaplama bulunan bir kirişte kumpas, temas ettiği dış yüzeyler arasındaki mesafeyi okur. Bu değer, kaplama altındaki çeliğin kalınlığını tek başına göstermez.
Yüzey türünü ve varsa kabarma ya da korozyonu teknik değerlendirmeye iletin. Kaplamanın bağlantı altında kullanılabilirliği proje şartnamesiyle birlikte incelenmelidir. Mengeneyi sığdırmak amacıyla yüzeyi kazımak veya araya rastgele bir parça eklemek yerine uygun bağlantı detayını teyit edin.
Profil Askı Mengenesi Ölçüleri Teknik Föyde Nasıl Kontrol Edilir
Ürün dokümanında izin verilen maksimum kalınlığı, varsa minimum kalınlık şartını bulun. Örneğin saha ölçümü 12,4 mm, aday modelin üst sınırı 12 mm ise değeri aşağı yuvarlayarak bu ürünü seçemezsiniz. Bu sayılar yalnızca karşılaştırma örneğidir; Nesil Cıvata ürünlerine ait teknik değerler değildir. Sınıra yakın durumlarda bütün modeller için geçerli bir boşluk payı varsaymak yerine ilgili ürünün montaj koşullarını kontrol edin.
Kavrama derinliği, mengenenin kiriş kenarından içeri doğru ne kadar uzanabildiğini ifade eder. Gövdenin planlanan yere oturmasını engelleyen bir birleşim, bağlantı levhası veya kaynak bulunup bulunmadığına bakın. Cıvata ve somunların montaj sırasında erişilebilir olması da yerleşim değerlendirmesine dahildir.
M8, M10 ve M12 işaretleri metrik dişi tanımlar; kiriş kalınlığını göstermez. Kirişi sıkan cıvata ile askı tijinin bağlantısı farklı ölçülerde olabilir. Bazı modellerde tij, dişli yuvaya bağlanırken bazılarında geçiş deliği ve somun düzeni kullanılır.
Çizimden tij bağlantısının çapını, hatvesini ve biçimini kontrol edin. Aynı M10 bağlantısını kullanan modellerin diğer teknik özellikleri eşit kabul edilemez. Uyumlu askı çubuğu seçenekleri için gijon tij ürünlerini inceleyebilirsiniz.
Askı Mengenesinde Yük ve Montaj Koşulları
Taşıma kapasitesi, boru veya kablo tavasının bağlantı noktasına aktardığı proje yüküyle karşılaştırılmalıdır. Üreticinin verdiği değerin hangi kuvvet yönü ve bağlantı düzeni için geçerli olduğuna bakın. Katalogdaki kopma yükünü doğrudan izin verilen çalışma yükü olarak kullanmayın.
Sprinkler gibi proje şartlarına bağlı uygulamalarda istenen onay ve belgelerin, seçilen ürün kodunu ve kullanım şeklini kapsadığını da kontrol edin.
Montaj torku, yalnızca cıvatanın M8 veya M10 olmasına bakılarak belirlenemez. Gövde, sıkma elemanı ve temas düzeni birlikte değerlendirilir. Bu nedenle başka bir mengenenin tork değerini aktarmak yerine seçilen modelin montaj talimatını kullanın. Talimatta ek sabitleme parçası isteniyorsa bağlantı kapsamına dahil edin.
Profil Askı Mengenesi Fiyat Teklifinde Takım İçeriği
Teknik olarak uygun ürün belirlendikten sonra teklifin hangi parçaları kapsadığını netleştirin. Mengene, tij, somun ve ek sabitleme elemanları ayrı kalemler halinde sunulabilir. Paket adediyle birim fiyatın da aynı satış kapsamını ifade ettiğinden emin olun.
Profil askı mengenesi seçeneklerini inceleyerek Nesil Cıvata’dan ürün koduna göre teklif isteyebilirsiniz. Teknik föy ve montaj dokümanının teklifle birlikte paylaşılmasını talep etmek, satın alma ile uygulama aşamasında aynı ürünün esas alınmasını kolaylaştırır.
